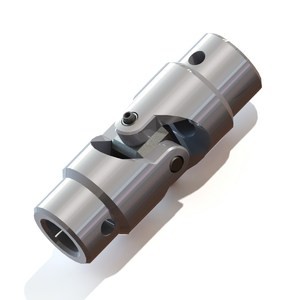

001-Муфта шарнирная

Продавец: Anelko (16)

Шарнирная малогабаритная муфта по ГОСТ 5147-97.

Габаритные размеры L=112мм, D=40мм.

Муфту применяют для соединения цилиндрических валов с перекосом осей до 45° и передачи вращающего момента от 11,2 до 1120 Н·м.

Муфта состоит из двух одинаковых полумуфт  в виде ступицы с вилкой (вилки полумуфт повернуты на 90°).  Вилки в свою очередь соединяются между собой при помощи крестовины, пальца, втулок и стержня. Полумуфты соединяются с валом штифтами. Это обеспечивает свободу поворота каждой полумуфты относительно крестовины.

Материал полумуфт сталь 20Х по ГОСТ 4543-71. Крестовина, палец и втулка выполнены из стали 40Х по ГОСТ 4543-71.

Разработана подробная сборка модели шарнирной муфты.

Отдельно по запросу можно заказать полный комплект рабочих чертежей для изготовления. Чертежи выполнены  в соответствии с требованиями  норм ЕСКД.

Для импорта в другие CAD системы модель сохранена дополнительно в форматах: *.stl, *.x_b, *.step, *.igs.

0,99 $
001-Муфта шарнирная 001-Муфта шарнирная 001-Муфта шарнирная 001-Муфта шарнирная 001-Муфта шарнирная 001-Муфта шарнирная 001-Муфта шарнирная

Характеристики

  • SolidWorks
  • 2012
  • L=112мм, D=40мм.
  • ДА (по запросу)
  • ДА
  • ДА
  • ДА
  • ДА
  • 1,5
Дата добавления товара: 2014-02-21 10:31:12      Количество просмотров:   2899
