006-Шкаф для баллонов

Продавец: Anelko (16)

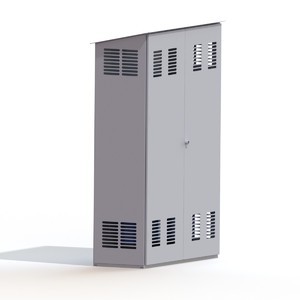

Металлический шкаф для 4-х кислородных баллонов объемом 40 литров  предназначен для хранения заполненных кислородных баллонов.  Габаритные размеры шкафа: 2100х530х1400.

Разработана подробная сборка модели шкафа.

Шкаф металлический представляет собой металлическую конструкцию,  состоящую  из корпуса, выполненного из  листовой стали толщиной 4 мм., стоящего на раме, состоящую из балок (швеллер).  Шкаф имеет две распашные двери, закрепленные на корпусе на петлях. Петли приварены к корпусу.  Двери  шкафа выполнены из листовой стали толщиной 1,5 мм и имеет коробчатое строение для дополнительного усиления.  Неразъемные соединения выполнены контактной сваркой. Дверь закрывается на задвижку. Отверстия для вентиляции на боковых стенках и дверях, наклонная крыша и устойчивое основание позволяет применять шкаф,  как в помещениях, так и на улице. Внутри шкафа имеется надежная фиксация баллонов с помощью металлических хомутов. Шкаф окрашен в светло-серый цвет.

Отдельно по запросу можно заказать полный комплект рабочих чертежей для изготовления. Чертежи выполнены  в соответствии с требованиями  норм ЕСКД. Также можно заказать модель и чертежи шкафа для 6-ти баллонов.

Для импорта в другие CAD системы модель сохранена дополнительно в форматах: *.stl, *.x_b, *.step, *.igs.

1,95 $
006-Шкаф для баллонов 006-Шкаф для баллонов 006-Шкаф для баллонов 006-Шкаф для баллонов 006-Шкаф для баллонов 006-Шкаф для баллонов 006-Шкаф для баллонов 006-Шкаф для баллонов 006-Шкаф для баллонов

Характеристики

  • SolidWorks
  • 2012
  • 2100х530х1400
  • ДА (по запросу)
  • ДА
  • ДА
  • ДА
  • ДА
  • 16
Дата добавления товара: 2014-03-03 12:28:50      Количество просмотров:   2052
